مراحل تركيب مصعد جديد | المرحلة الأولى تركيب السكك والأبواب الخارجية
المرحلة الأولى من مراحل تركيب مصعد جديد تعتبر من أهم المراحل الأساسية. في هذه الخطوة يقوم فريق التركيب بتثبيت السكك الحديدية الخاصة بحركة الكابينة والثقل الموازن، بالإضافة إلى تركيب الأبواب الخارجية للمصعد في كل طابق. تمثل هذه الخطوة الأساس الذي تُبنى عليه بقية أعمال التركيب، وأي خطأ فيها قد يؤثر على كفاءة المصعد وسلامة تشغيله لاحقاً.
1. تثبيت الدعامات الحديدية في بئر المصعد
في البداية يجهز الفنيون بئر المصعد (المساحة المخصصة لحركة الكابينة)، ثم يركبون دعامات حديدية على الجدران. تمثل هذه الدعامات الهيكل الحامل الذي تُثبت عليه السكك والأبواب.
بالإضافة إلى ذلك، يثبتها الفريق جيدًا باستخدام الخرسانة المسلحة الخاصة بالمبنى، وبالتالي يضمنون قاعدة قوية وصلبة تتحمل الضغوط والاهتزازات الناتجة عن حركة الكابينة والثقل الموازن.
2. تركيب السكك العمودية ضمن خطوات تركيب المصاعد
بعد تثبيت الدعامات، يبدأ الفنيون في تركيب السكك العمودية للمصعد. يثبت الفريق هذه السكك بشكل رأسي باستخدام أدوات المعايرة مثل الميزان المائي وأجهزة الليزر لضمان الاستقامة التامة.
كما يربطون السكك بالدعامات بمسامير قوية، وبالتالي يتجنبون أي ارتخاء قد يحدث بمرور الزمن. عادةً يثبت الفنيون سكّتين لحركة الكابينة وسكّتين إضافيتين لحركة الثقل الموازن، ويختلف العدد حسب نوع المصعد وسعته.

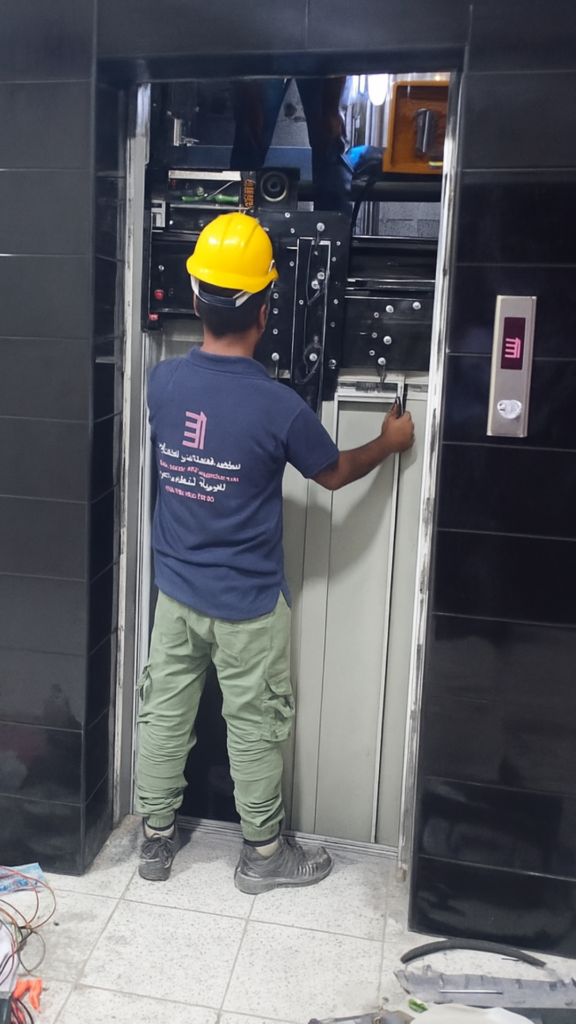

3. تركيب الأبواب الخارجية للمصاعد في كل طابق
بالتوازي مع تركيب السكك، يثبّت الفريق أبواب المصاعد الخارجية في كل طابق. يضمن الفنيون أن تكون الأبواب على نفس مستوى أرضية الطابق لتسهيل دخول الركاب وضمان توقف الكابينة بدقة. إضافة إلى ذلك، يربطون الأبواب بالدعامات الحديدية ويثبتونها بمسامير قوية لتأمين ثباتها على المدى الطويل. كما يضبطون ميكانيكية غلق وفتح الأبواب بحيث تتوافق مع أبعاد الكابينة المستقبلية.
4. رفع المقاسات الدقيقة ضمن عملية تركيب مصعد جديد
بعد تركيب السكك والأبواب، يجري الفنيون عملية رفع المقاسات النهائية لبئر المصعد والمسافة بين السكك. ثم يرسلون هذه المقاسات إلى ورش التصنيع لتفصيل الكابينة بدقة تتناسب مع أبعاد البئر. لذلك، أي خطأ في هذه المقاسات يؤدي إلى مشاكل في التركيب اللاحق أو خلل في حركة المصعد.
5. أهمية هذه المرحلة في تركيب المصاعد
تؤثر هذه المرحلة بشكل مباشر على جودة المصعد وسلامة الركاب. فعندما يثبت الفنيون السكك بطريقة صحيحة، تتحرك الكابينة بانسيابية وبدون اهتزاز. وبالإضافة إلى ذلك، فإن تركيب الأبواب بإحكام يحمي الركاب من الحوادث المحتملة.
أما رفع المقاسات بدقة، فيضمن سهولة تركيب بقية أجزاء المصعد لاحقاً، وبالتالي تكتمل خطوات النجاح في تركيب مصعد جديد.
المرحلة الثانية من تركيب مصعد (توريد الكابينة والماكينة وتجميعها داخل البئر)
1. توريد الكابينة والماكينة إلى الموقع
في المرحلة الثانية من عملية تركيب المصعد، تبدأ الخطوات الأساسية التي تضمن سلامة وكفاءة تشغيل المصعد. في هذه المرحلة، يتم توريد الكابينة والماكينة إلى موقع المشروع بدقة متناهية وفقًا للمقاسات النهائية التي تم تحديدها في المرحلة الأولى.
نقل الكابينة والماكينة: يتم نقل الكابينة بعد تصنيعها بدقة لضمان تطابقها مع بئر المصعد. كما يتم اختيار الماكينة بناءً على حمولة المصعد وسرعته.
التأكد من سلامة النقل: تُنقل كافة المكونات باستخدام معدات خاصة لتجنب تعرضها لأي أضرار أثناء النقل.
2. التحقق من المقاسات النهائية
قبل البدء في تركيب الكابينة، يتم التحقق من أبعاد البئر والسكك التي تم تثبيتها في المرحلة الأولى. الهدف هو التأكد من أن الأبعاد الفعلية تطابق المقاسات التي تم اعتمادها.
التحقق الدقيق: يجب أن تتطابق المقاسات بدقة لضمان تركيب الكابينة بشكل سليم دون أي مشاكل لاحقًا.

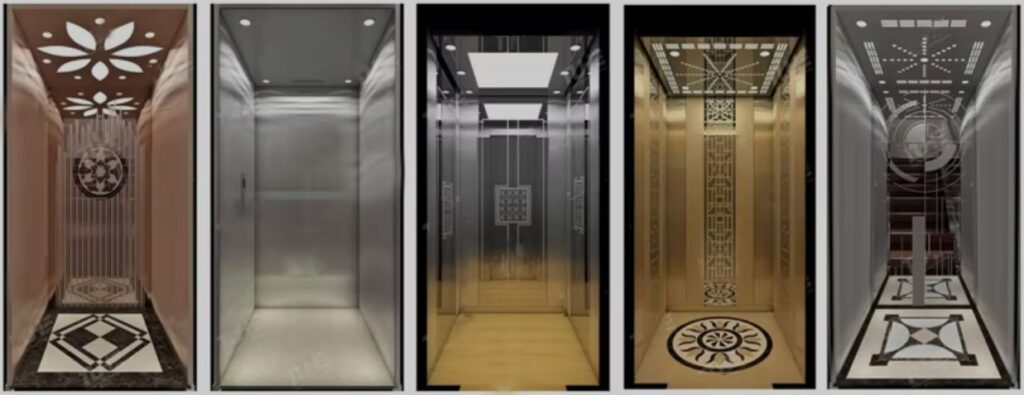

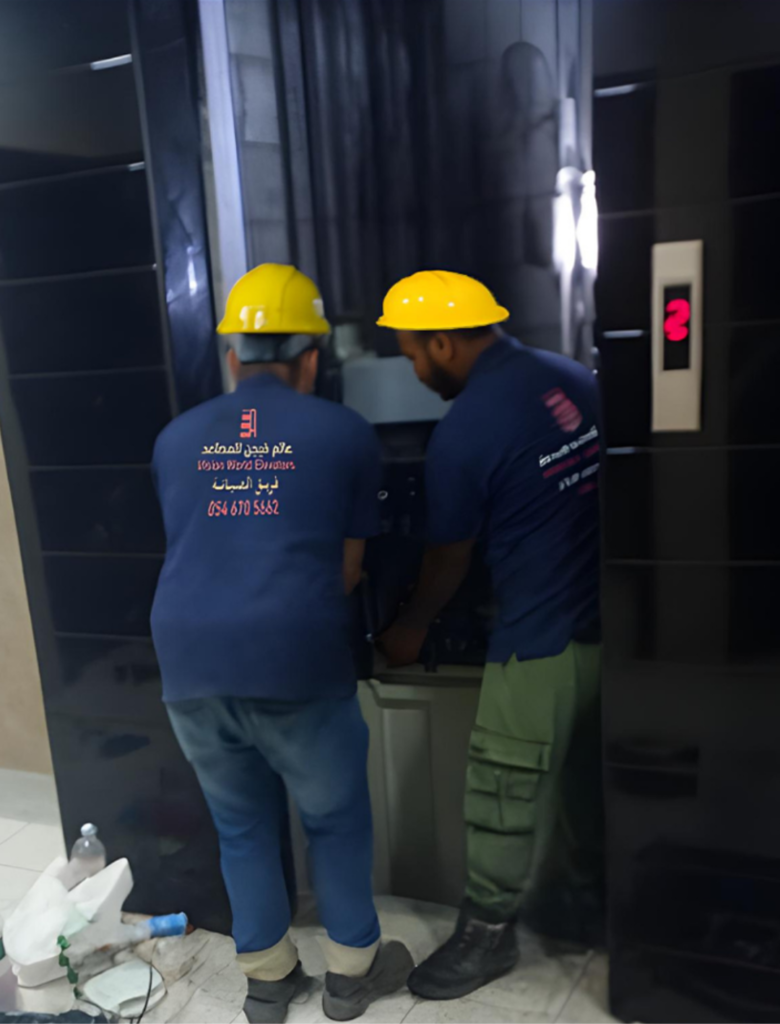

3. تركيب الكابينة داخل بئر المصعد
تبدأ عملية تركيب الكابينة من خلال نقل الأجزاء داخل البئر بشكل تدريجي:
التركيب القطعة تلو الأخرى: يتم تركيب قاعدة الكابينة أولاً، ثم الجدران والسقف تدريجيًا حتى تكتمل.
التوازن والاتزان: تُتأكد من استواء الكابينة واتزانها لضمان حركتها بسلاسة. تُثبت الأجزاء باستخدام مسامير قوية لضمان المتانة.
4. تعليق الماكينة وربط الحبال
بعد تركيب الكابينة، يتم رفع الماكينة إلى موقعها المخصص داخل بئر المصعد أو غرفة الماكينات. في هذه المرحلة، يتم ربط الحبال الفولاذية التي تربط الماكينة بالكابينة.
ثقل الماكينة: يتم تثبيت الماكينة باستخدام قواعد خرسانية أو حديدية تتحمل وزنها.
الربط الدقيق: يتم ربط الحبال بعناية مع التأكد من توازن الكابينة أثناء الحركة.
5. تركيب نظام الأمان (الباراشوت)
نظام الباراشوت هو من أهم عناصر الأمان في المصعد، حيث يعمل على إيقاف الكابينة فوراً في حالة حدوث خلل أو انقطاع في الحبال.
آلية العمل: عند زيادة سرعة الكابينة بشكل غير طبيعي أو ارتخاء الحبال، يتم تفعيل نظام المكابح الميكانيكية لثبات الكابينة ومنع سقوطها.
6. أهمية المرحلة الثانية
تُعد هذه المرحلة من أكثر مراحل تركيب المصعد أهمية، حيث تتضمن الجوانب الميكانيكية والأمنية لضمان تشغيل المصعد بشكل سليم.
السلامة أولاً: نجاح هذه المرحلة يضمن سلامة عملية التشغيل الأولي ويؤسس لاختبارات الجودة التي تليها.
دقة التنفيذ: أي خلل في تركيب الماكينة، الحبال أو نظام الأمان قد يشكل خطرًا على سلامة المستخدمين.
المرحلة الثالثة من تركيب المصعد (تجهيز الكنترول والتمديدات الكهربائية وتركيب المكونات الداخلية)

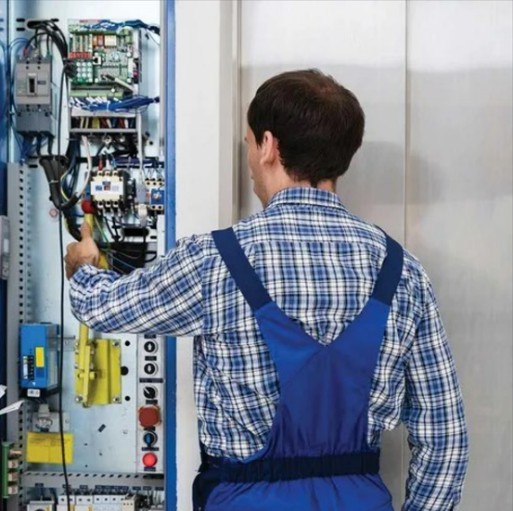

1. تجهيز وتوريد الكنترول للموقع
في المرحلة الثالثة من تركيب المصعد، تبدأ عمليات تجهيز لوحة التحكم (ا الكنترول) والتمديدات الكهربائية الضرورية لتشغيل المصعد بكفاءة وأمان.
· لوحة التحكم: تُعتبر لوحة التحكم هي “العقل الإلكتروني” للمصعد، حيث تُدير جميع أوامر الحركة والتوقف استجابة لطلبات الركاب.
· التجهيزات المبدئية: قبل التوريد، يتم تصنيع الكنترول وفقًا لمواصفات المصعد من حيث عدد الأدوار وسرعة الحركة ونظام التشغيل.
· التثبيت: عند وصول اللوحة إلى الموقع، يتم تثبيتها في غرفة الماكينة أو بجانب بئر المصعد في حالة المصاعد التي لا تحتوي على غرفة مخصصة.

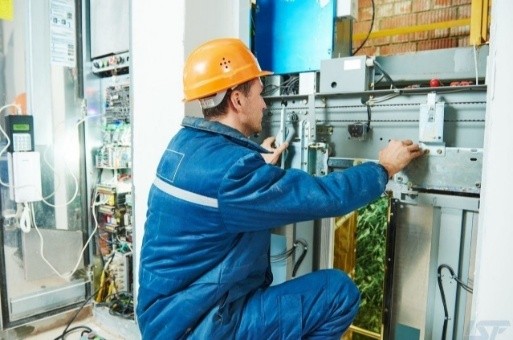

2. تثبيت وتمديد الأسلاك الكهربائية
تبدأ أعمال التمديد الكهربائي في هذه المرحلة بربط ا الكنترول ببقية أجزاء المصعد.
- تمديد الكابلات: يتم مد الكابلات الرئيسية من الكنترول إلى الماكينة والكابينة بعناية فائقة لضمان سلامة التشغيل.
- أنواع الأسلاك: تشمل التمديدات:
- أسلاك المحرك والفرامل.
- أسلاك الإضاءة الداخلية للكابينة.
- أسلاك إشارات الأزرار الداخلية والخارجية.
أسلاك أنظمة الأمان مثل حساس الباب ووحدة الإنذار الطارئ

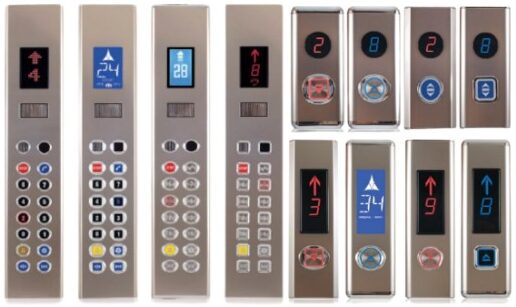

3. تركيب الأزرار الخارجية والداخلية
في هذه المرحلة، يتم تركيب الأزرار التي تتيح للركاب طلب المصعد بسهولة وأمان.
- الأزرار الخارجية (Call Buttons): يتم تركيبها عند كل طابق لاستدعاء المصعد.
- الأزرار الداخلية (Car Operating Panel): يتم تصميم لوحة الأزرار الداخلية وفقًا لعدد الطوابق التي يخدمها المصعد، مع إضافة أزرار الطوارئ وفتح/إغلاق الباب.
4. تركيب الإضاءة الداخلية
الإضاءة الداخلية هي عامل أساسي لراحة الركاب وسلامتهم داخل المصعد.
- الإضاءة LED: يتم تثبيت مصابيح LED موفرة للطاقة داخل سقف الكابينة أو جوانبها.
- إضاءة الطوارئ: في بعض الأنظمة، تم تركيب اضاءة طوارئ داخل الكابينة مصباح موفر للطاقة ، يعمل في حال وقوف المصعد فترة غير الاستخدام او انتهاء زمن الاضاءة الرئيسي تركيب الباب الداخلي وحساس الباب.
يتضمن تركيب الباب الداخلي الأوتوماتيكي وحساس الباب لضمان أمان المستخدمين أثناء استخدام المصعد.
- الباب الداخلي الأوتوماتيكي: يُركب باب داخلي أوتوماتيكي يتوقف ويُفتح تلقائيًا عند وصول المصعد إلى كل طابق.
- حساس الباب (Door Sensor): يعمل حساس الباب على إيقاف حركة إغلاق الباب عند وجود أي عائق، مما يمنع الحوادث.
5. أهمية هذه المرحلة
تُعتبر المرحلة الثالثة من تركيب المصعد مرحلة محورية لأنها تحول الكابينة إلى مصعد ذكي قادر على الاستجابة للأوامر والقيام بكافة المهام التشغيلية.
- التكامل بين الأنظمة: تثبيت الكنترول والتمديدات الكهربائية يربط جميع الأجزاء الميكانيكية والإلكترونية.
- رفع مستوى الأمان: وجود حساسات الأمان والإضاءة الطارئة يرفع من مستوى الأمان ويضمن سلامة الركاب.
المرحلة الأخيرة من تركيب المصعد: التشغيل التجريبي والتسليم النهائي
بعد الانتهاء من تركيب كافة المكونات الميكانيكية والإلكترونية، تصل أعمال تركيب المصعد إلى مرحلتها النهائية: التشغيل التجريبي والتسليم النهائي.
1. تشغيل المصعد لأول مرة
يبدأ الفني المتخصص بتشغيل المصعد للمرة الأولى باستخدام لوحة التحكم (الكونترول).
- اختبارات الأداء: تتم مراقبة الأجزاء الميكانيكية والكهربائية للتأكد من تناغمها، مثل:
- حركة الكابينة بسلاسة.
- استجابة الأزرار الداخلية والخارجية.
- فتح وإغلاق الأبواب بشكل منتظم وآمن.
- عمل أنظمة الإضاءة والطوارئ.
2. فترة التجربة العملية (10 أيام)
بعد التشغيل الأولي، يتم ترك المصعد في وضع التشغيل التجريبي لمدة لا تقل عن 10 أيام.
- مراقبة الأداء: يتم مراقبة المصعد بشكل يومي لفحص:
- ثبات الحركة: هل الكابينة تتحرك بانسيابية دون اهتزاز أو توقف مفاجئ؟
- الدقة في التوقف: التأكد من تطابق مستوى الكابينة مع أرضية الطابق.
- استجابة الأزرار: سرعة استجابة المصعد للأوامر.
- كفاءة الأبواب: سلامة حساس الباب وعدم حدوث إغلاق غير متوقع.
- الأمان الكهربائي: التأكد من عدم وجود أعطال في الدوائر أو انقطاع غير مبرر للتيار.
3. الفحص النهائي قبل التسليم
قبل تسليم المصعد للمالك، يتم إجراء فحص شامل يتضمن:
- مراجعة التثبيتات الميكانيكية.
- اختبار أجهزة الإنذار والإضاءة الطارئة.
- التأكد من عمل أنظمة الأمان بشكل كامل.
4. التسليم الرسمي للمالك
بعد التأكد من سلامة المصعد، يتم تسليمه للمالك بشكل رسمي مع تدريب المسؤولين على كيفية التعامل مع المصعد في الحالات الطارئة.
5. أهمية هذه المرحلة
- هذه المرحلة تُعتبر الضمانة النهائية لسلامة المصعد وجودته.
- فترة التجربة تتيح اكتشاف أي خلل محتمل قبل الاستخدام الفعلي من قِبل السكان أو المستخدمين.
- التسليم بعد نجاح التجارب يمنح المالك الثقة بأن المصعد جاهز للعمل بأمان وكفاءة.
